Rail en acier

Le rail en acier, également connu sous le nom de voie ferrée, est utilisé pour guider les roues du train vers l'avant, en résistant aux énormes contraintes exercées par la roue lors du passage d'un train et en les transférant également aux traverses. Le rail doit offrir une surface de roulement lisse et continue avec le moins de résistance. D'une manière générale, plus les rails et le reste des travaux de voie sont lourds, plus le train que ces voies peuvent transporter est lourd et rapide. Sur les sections de chemin de fer électrifiées ou de blocs automatiques, le rail de chemin de fer peut également être utilisé comme circuit de voie ferrée.

Tous les rails modernes sont désormais fabriqués en acier laminé à chaud de section transversale (profil) spécifique qui se rapproche d'une poutre en I mais est asymétrique par rapport à un axe horizontal ---à fond plat, de sorte qu'il puisse reposer directement sur les traverses et la barbotte. roule bien. Un rail est composé de trois parties : champignon, âme et pied de rail, et les dimensions transversales globales sont toujours constituées de la hauteur du rail (A), de la largeur du pied (B) et de la largeur de la tête (C). Avec l'épaisseur de l'âme (t), les 4 tailles sont les dimensions hors tout pour les classifications des types de rails.

En raison de leur haute qualité et de leurs prix compétitifs, nos rails ont été exportés dans plus de 50 pays, dont l'Amérique, le Brésil, le Canada, l'Allemagne, la Grande-Bretagne, l'Espagne, la Belgique, la Pologne, l'Inde, la Thaïlande, la Malaisie et le Soudan, etc.

Afin de garantir une meilleure qualité, les rails en acier doivent subir divers tests, tels que le test de composition chimique, le test de résistance à la traction, le test de dureté et le test de chute de poids.

GNEE Rail dispose de voies ferrées à vendre selon la norme indienne (rails ISCR). Nous fournissons également d'autres normes ferroviaires internationales, notamment les rails standard chinois (rails standard GB), les rails standard américains (rails ASTM/AREMA), les rails standard européens (rails EN/DIN), les rails standard britanniques (rails BS), les rails standard australiens (AS rails), rails standard japonais (rails JIS), rails standard sud-africains (rails ISCOR), et plus encore.

Types de rails

1. Tramway de norme GB11264-89/norme YB222-63

Les rails légers sont principalement utilisés pour la pose de voies de transport temporaires dans les zones forestières, les usines, les mines et les zones de construction. En tant que fabricant expérimenté de rails légers en Chine, nous pouvons fournir des rails légers aux normes GB de haute qualité à bas prix.
Taille : 6 kg, 9 kg, 12 kg, 15 kg, 22 kg, 30 kg, 8 kg, 18 kg, 24 kg
Matériel : 55Q ou Q235B
Norme : norme GB11264-89, norme YB222-63
Longueur : 6-12 m

Trains légers sur rails GB11264-89
Taille	DIMENSIONS (mm)				POIDS (kg/m)
Taille	A	B	C	t	POIDS (kg/m)
Go 6KG	25.4	50.8	50.8	4.76	5.98
Go 9KG	32.1	63.5	63.5	5.9	8.94
Go 12KE	38.1	69.85	69.85	7.54	12.2
Go 15KG	42.86	79.37	79.37	8.33	15.2
Go 22KG	50.8	93.66	93.66	10.72	22.3
Go 30KG	60.33	107.95	107.95	12.3	30.1

2. Rail lourd de norme GB2585-2007

Les rails lourds sont principalement utilisés pour poser les voies ferrées et les tunnels. D'autres incluent des rails pour transstockeurs et autres grues.
Taille : 38 kg, 43 kg, 50 kg
Matériel : U71mn/50mn
Standard : Go2585-2007
Longueur : 12,5 m, 25 m

Heavy Rails GB2585-2007
TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
Go 38KG	68	134	114	13	38.733
Go 43 kg	70	140	114	14.5	44.653
Go 50KG	70	152	132	15.5	51.514

3. Rail de grue de norme YB/T5055-93

Taille : QU70\QU80\QU100\QU120
Matériel : U71mn
Norme : norme YB/T5055-93
Longueur : 12m

RAIL DE GRUE YB/T 50ff-93
TAILLE	DIMENSIONS (mm)				POIDS (kg/m)	MATÉRIEL	LEGTH (m)
TAILLE	HEAN A (mm)	HAUTEUR B (mm)	BASE C (mm)	WEB D (mm)	POIDS (kg/m)	MATÉRIEL	LEGTH (m)
QU70	70	120	120	28	52.8	U71Mn	12
QU80	80	130	130	32	63.69	U71Mn	12
QU100	100	150	150	38	88.96	U71Mn	12
QU120	120	170	170	43	118.1	U71Mn	12

4. Rail en acier standard sud-africain

Les rails en acier standard sud-africains sont de tailles optionnelles pour répondre aux exigences des différentes conditions de construction routière. Les rails ont une plus grande capacité à résister à la déformation par impact et une moindre sensibilité aux concentrations de contraintes.
Taille : 15 kg, 22 kg, 30 kg, 40 kg, 48 kg, 57 kg
Norme : norme ISCOR
Matériel: 700/900A
Longueur : 9-25 m

Rails standards ISCOR d'Afrique du Sud
TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
15KG	41.28	76.2	76.2	7.54	14.905
22 kg	50.01	95.25	95.25	9.92	22.542
30KG	57.15	109.54	109.54	11.5	30.25
40KG	63.5	127	127	14	40.31
48KG	68	150	127	14	47.6
57 kg	71.2	165	140	16	57.4

5. Rail en acier standard australien

GNEE Rail peut fournir des rails vignole à fond plat pour une large gamme d'applications et d'environnements ferroviaires afin de répondre aux exigences AS1085.1.
Taille : 31 kg, 41 kg, 47 kg, 50 kg, 53 kg, 60 kg, 66 kg, 68 kg, 73 kg, 86 kg, 89 kg
Norme : Comme norme 1085
Matériel: 900A/1100
Longueur : 8-25 m

Rails AS 1085
Taille	Dimension (millimètre)				Poids (kg/m)	Matériel	Longueur (m)
Taille	Tête (mm)	Hauteur (mm)	Fond (mm)	Toile (mm);	Poids (kg/m)	Matériel	Longueur (m)
31KG	63.5	117.5	108	11.5	31.5	900A/1100	8-25
47KG	70	141.3	127	14.3	46.5	900A/1100	8-25
50KG	70	154	127	15	50.8	900A/1100	8-25
60KG	70	170	146	16.5	61	900A/1100	8-25
68KG	73.4	186	152	17.5	67.6	900A/1100	8-25
73KG	70	157	146	32	73.63	900A/1100	8-25
86KG	102	102	165	84.11	85.5	900A/1100	8-25
89KG	102	114	178	51	89.81	900A/1100	8-25

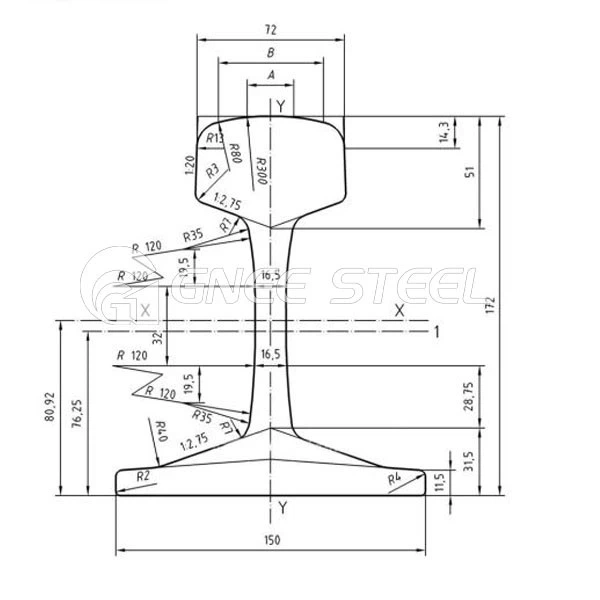

6. Rail en acier standard UIC860-O/rail UIC60/chemin de fer pour UIC60

Le rail en acier UIC 60 est utilisé pour les lignes ferroviaires nationales, nous pouvons le produire sur commande.
Taille : UIC54, UIC60
Norme : UIC860-ou norme/EN-13674-1
Matériel: 900A/1100
Longueur : 12-25 m
Poids unitaire : 60,21 kg/m ;
Dureté : R260, R320.

Rails standards UIC 860
TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
CUI	54	70	159	16	54.43
CUI	60	74.3	172	16.5	60.21

7. Rail en acier standard BS11-1985

Le rail en acier métallique standard BS11-1985 BS90A est utilisé pour les lignes de chemin de fer minières ou les métros, etc. Le matériau est de 900 A, la dureté est supérieure à 880 N/mm2, la longueur peut être de 8-25 mètres.
Taille : BS50'O', BS60A, BS60R, BS70A, BS75A, BS75R, BS80A,BS80R, BS90A, BS100A, BS113A.
Norme : norme BS11-1985
Matériel: 700/900A
Longueur : 8-25 m
Installation facile
Longue vie

BS11 : 1985 Rails standards
TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
50O	52.39	100.01	100.1	10.32	24.833
60A	57.15	114.3	109.54	11.11	30.618
60R	57.15	114.3	109.54	11.11	29.822
70A	60.32	123.82	111.12	12.3	34.807
75A	61.91	128.59	114.3	12.7	37.455
75R	61.91	128.59	122.24	13.1	37.041
80A	63.5	133.35	117.47	13.1	39.761
80R	63.5	133.35	127	13.49	39.674
90A	66.67	142.88	127	13.89	45.099
100A	69.85	152.4	133.35	15.08	50.182
113A	69.85	158.75	139.7	20	56.398

8. Rail en acier standard JIS E 1103/1101

En tant que fabricant de rails en acier réputé, nous nous engageons à fournir des rails et des services standard JIS E de haute qualité à nos clients du monde entier.
Taille : 15 kg, 22 kg, 30A, 37A et 50N, CR73, CR100
Norme : JIS E1103-93/JIS E1101-93
Matériau : selon la norme JIS e
Longueur : 9-25 m

NORME JISE 1103/1101
TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
JIS15KG	42.86	79.37	79.37	8.33	15.2
JIS22KG	50.8	93.66	93.66	10.72	22.3
JIS30A	60.33	107.95	107.95	12.3	30.1
JIS 37A	62.71	122.24	122.24	13.49	37.2
JIS 50N	65	153	127	15	50.4
CR 73	100	135	140	32	73.3
CR100	120	150	155	39	100.2

9. Rail en acier standard indien (ISCR)

Indian Rail Standard est organisé par le Bureau Of Indian Standards. Cette norme définit les dimensions, la forme, la composition chimique, les propriétés de traction, la dureté et d'autres exigences de la section de rail de grue.
Taille : ISCR50, ISCR60, ISCR70, ISCR80, ISCR100, ISCR120
Norme : norme ISCR
Matériel : 55Q/U71mn
Longueur : 9-12 m

TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
ISCR50	51.2	90	90	20	29.8
ISCR 60	61.3	105	105	24	40
ISCR 70	70	120	120	28	52.8
ISCR 80	81.7	130	130	32	64.2
ISCR100	101.9	150	150	38	89
ISCR 120	122	170	170	44	118

10. Rail en acier standard américain, rail ASCE, rail AREMA

Le rail en acier standard américain est un type courant de voie ferrée. GNEE Rail fournit des rails en acier aux normes américaines et met en œuvre la norme américaine ASTM A1. Le cahier des charges est complet
Taille : ASCE25, ASCE30, ASCE40, ASCE60, ASCE75, ASCE85, ASCE90, ASCE115, ASCE136, ASCE175
Norme : norme ASTM, norme AREMA
Matériel: 700/900A/1100
Longueur : 6-12 m, 12-25 m

TAILLE	DIMENSIONS (mm)				POIDS (kg/m)
TAILLE	A	B	C	t	POIDS (kg/m)
ASCE25	38.1	69.85	69.85	7.54	12.4
ASCE30	42.86	79.38	79.38	8.33	14.88
ASCE40	47.62	88.9	88.9	9.92	19.84
ASCE60	60.32	107.95	107.95	12.3	29.76
ASCE75	62.71	122.24	122.24	13.49	37.2
ASCE85	65.09	131.76	131.76	14.29	42.17
ASCE90	65.09	142.88	130.18	14.29	44.65
ASCE115	69.06	168.28	139.7	15.88	56.9
ASCE136	74.61	185.74	152.4	17.46	67.41
ASCE175	109.86	152.4	152.4	38.1	86.8
