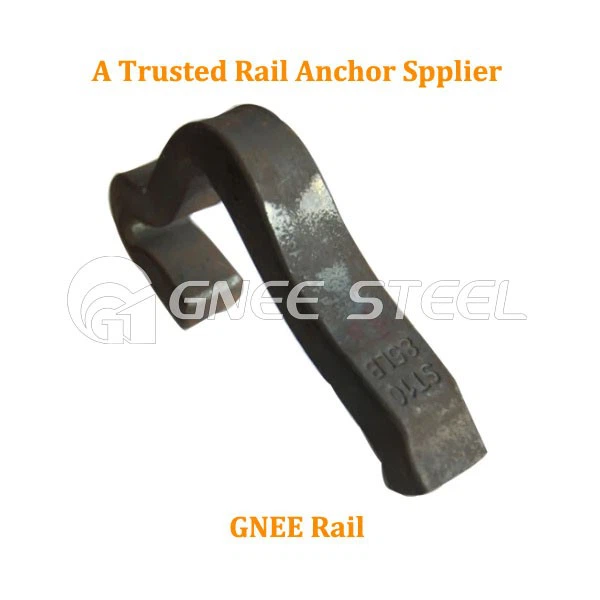

Types d'ancrages de rail de train
1. Les ancrages de rail sont toujours utilisés dans les rails en acier tels que 50 kg, 85 kg, UIC54, UIC60, 90/91 lb, 115RE, 136RE, pour n'en nommer que quelques-uns. Nous pouvons produire des ancrages de rail en forme de T ou de V ainsi que d'autres types selon les exigences des clients, par forgeage ou moulage.
Spécifications des ancrages de rail
|
Taper |
Utilisé dans les rails 50Kg, 85Kg, 90/91LB, 115RE /136RE, UIC54 et UIC60, ou d'autres types selon les dessins des clients. |
||
|
Matériel |
60Si2MnA |
45# |
QT500-7 |
|
Composition chimique(%) |
C : {{0}}.56-0.64, Mn :0.60-0.90, Si :1.60-2.00, Cr : inférieur ou égal à {{0}}.35, P : inférieur ou égal à 0.03, S : inférieur ou égal à 0,03
|
C : {{0}}.42-0.50, Mn :0.50-0.80, Si :0.17-0.37, Cr : inférieur ou égal à {{0}},25, P : inférieur ou égal à 0,035, S : inférieur ou égal à 0,035 |
C:3.60-3.80, Mn : inférieur ou égal à 0,6, Si:2.50-2.90, P : inférieur ou égal à {{0}},08, S : inférieur ou égal à 0,025 |
|
Surface |
plaine (huilée), peinture couleur, zinc peint ou HDG |
||
|
Standard |
AS1085.10-20002, DIN, ISO-9001 |
||
2. D'une manière générale, sur la base de notre ancienne expérience de production, le matériau le plus courant pour la production d'ancrages de rail est le 60Si2MnA, qui est souvent utilisé pour des rails tels que 50 kg, 70 lb, 80 lb, 90/91 lb, etc.
|
Taper |
Matériel |
Poids (g/pièce) |
|
50Kg |
60Si2MnA |
800 |
|
70LIVRES |
60Si2MnA |
800 |
|
85LIVRES |
60Si2MnA |
800 |
|
90/91LB |
60Si2MnA |
800 |
3. Ancrages de rail pour le marché russe : pièces moulées en fonte ductile de haute qualité
L'ancre ferroviaire russe est souvent utilisée dans les chemins de fer par moulage, qui est fabriqué à partir d'un matériau QT400-15. Toutes ses propriétés mécaniques associées suivent strictement la norme TOCT 7293-85.
Emplacements des ancrages de rail
Habituellement, les ancrages de rail sont utilisés aux endroits suivants des voies ferrées.
Lorsque des ancrages sont utilisés, en prenant par exemple un rail de 39 pieds, il est généralement recommandé d'utiliser 8 ancrages de rail, comme le montre le schéma suivant. Tandis que les pentes raides augmentent, le nombre d'ancres peut être augmenté.
Modèle d'ancrage minimal recommandé pour les rails de 39-pieds.
Aux ponts ouverts. Les ancrages sont utilisés sur les voies à l'approche des ponts à tablier ouvert. Une traverse sur trois doit être ancrée dans un caisson sur au moins deux longueurs de rail à chaque extrémité du pont.
Aux passages à niveau. Pour les passages à niveau où des ancrages sont utilisés, une traverse sur trois doit être ancrée dans un caisson sur au moins deux longueurs de rail dans toutes les directions à partir du passage à niveau.
Participations ferroviaires. Les ancres sont facultatives utilisées dans les aiguillages. Lorsque des ancrages sont utilisés dans les aiguillages, il est utile de corriger les problèmes de géométrie.
