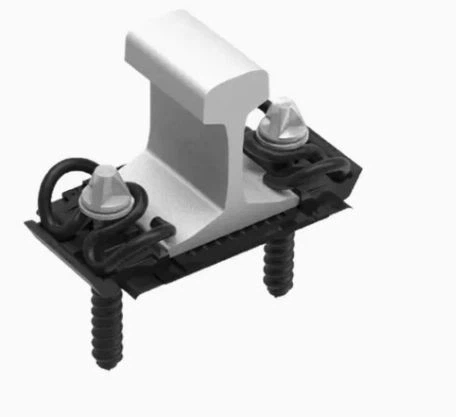

Système de fixations ferroviaires WJ-7



Système de fixation ferroviaire WJ-7est une fixation sans épaulement de type fendu-utilisée sur les voies ferrées à grande vitesse-sans ballast, principalement utilisée pour les voies sans ballast et sans accotement.

Composition structurelle :Il se compose de boulons en T-, d'écrous, de rondelles plates, de barres à ressort, de blocs isolants, de patins en fer, de patins de rail, de patins isolants, de rondelles élastiques lourdes, de patins plats, de boulons d'ancrage et de manchons encastrés. Parmi eux, il existe deux types de barres à ressort : le type W1 (diamètre 14 mm) et le type X2 (diamètre 13 mm, utilisé lorsque des attaches à petite résistance sont utilisées sur les ponts) ; les patins ferroviaires sont de type A (utilisés pour les chemins de fer à grande vitesse-qui prennent également en compte le fret, épaisseur 12 mm) et de type B (utilisés pour les chemins de fer à grande vitesse-qui ne font circuler que des voitures particulières, épaisseur 14 mm), et chaque type est divisé en patins en caoutchouc et patins composites pour les fixations à faible résistance sur les ponts.

Principe de fonctionnement du système de fixations à clips WJ-7 :Des boulons en T-sont serrés sur les patins en fer et, avec des écrous et des rondelles plates, ils appliquent une pression de flambage sur les clips à ressort ; des blocs isolants assurent l'isolation entre les clips à ressort et les rails ; les patins du rail assurent l'élasticité et les patins en fer supportent les forces verticales, latérales ou longitudinales du train. La force verticale est transmise à la voie sans ballast par les patins de réglage de la hauteur et les tampons isolants sous les patins en fer, et les forces longitudinales et latérales sont transmises à la voie sans ballast par les pointes en spirale. Les trous oblongs au niveau de la connexion entre les patins en fer et les pointes en spirale peuvent être utilisés pour le réglage de l'écartement des voies.

En tant que fournisseur important de systèmes de fixation ferroviaires mondiaux, GNEE RAIL se concentre sur la fourniture de solutions de connexion innovantes et fiables pour l'industrie du transport ferroviaire. Notre gamme de produits comprend des composants clés tels que des fixations de rail, des coussinets élastiques, des boulons anti-desserrage, etc., qui conviennent à une variété de scénarios d'application tels que les chemins de fer à grande vitesse, les chemins de fer à poids lourd et le transport ferroviaire urbain.

Grâce à une technologie de production avancée et à un système de contrôle qualité strict, nous garantissons que nos produits sont au premier niveau du secteur-en termes de résistance à la fatigue, de résistance à la corrosion et de précision dimensionnelle. Nous avons établi un centre complet de R&D et de tests, et tous les produits ont passé des tests rigoureux de simulation environnementale et des tests de durée de vie en fatigue. Pour les normes de construction ferroviaire dans différentes régions, nous pouvons fournir des solutions personnalisées répondant aux normes internationales telles que EN, DIN, GB, etc.
