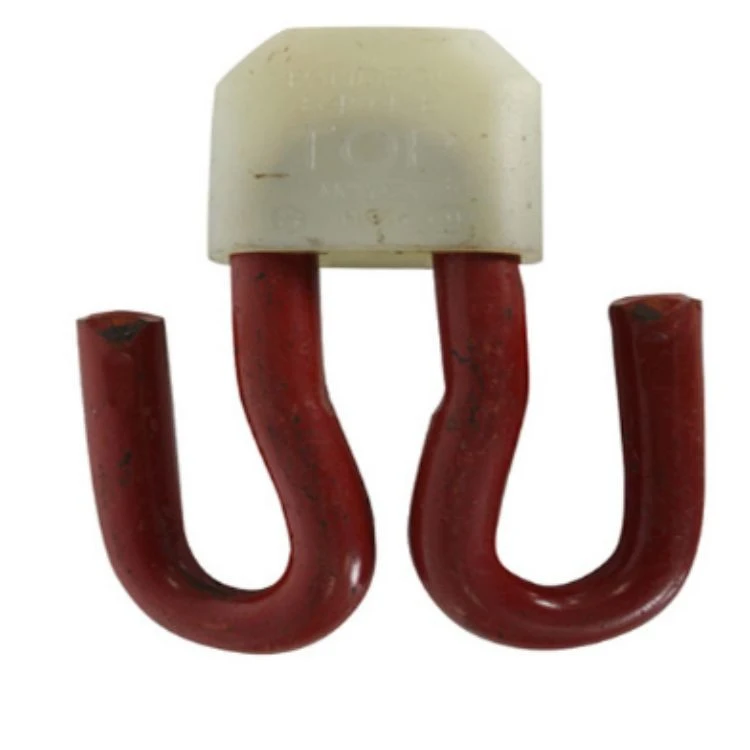

Système de rail FC CLIP

En tant qu'élément important de la structure de la voie ferrée, le système de fixation ferroviaire est une combinaison d'une série de pièces utilisées pour assurer une connexion stable entre les rails et la fondation inférieure. Ses composants principaux comprennent des pinces, des pièces d'ancrage, des patins de rail, etc. Les pinces maintiennent fermement les rails, les pièces d'ancrage fixent le système sur les traverses et les patins de rail amortissent l'impact du train.
Envoyez demande
Discuter maintenant
Description

GNEE RAILWAY RAILWAY Steel (Tianjin) Co., Ltd. est l’un des fabricants et fournisseurs les plus fiables de systèmes de rails à clips FC en Chine, prend également en charge un service personnalisé à bas prix. N'hésitez pas à acheter ici un système de piste à clip FC bon marché fabriqué en Chine dans notre usine.



Présentation du produit



LeSystème de fixation de rail Fatc Clipest un dispositif de liaison mécanique spécialement conçu pour les voies ferrées, permettant une liaison étanche entre les rails et les traverses (ou lits de ballast). Il se compose d'attaches élastiques, de pièces de liaison et de patins en caoutchouc.



Les attaches élastiques fournissent une pression de boucle élastique, les pièces de connexion réalisent la connexion entre les composants et les coussinets en caoutchouc assurent l'absorption des chocs et la réduction du bruit. Le système peut limiter efficacement la déformation des rails, améliorer l'intégrité et la stabilité de la voie et s'adapter aux exigences d'exploitation des trains à grande vitesse-et à charges lourdes-.



composants deSystème de fixation de rail FC



components of fast rail clip fastening system



  • Pince à ressort :Il existe de nombreux types de clips à ressort, tels que Fc1504, Fc1502 et Fc1306. Le clip à ressort est un élément clé qui exerce une pression sur la boucle et fixe le rail à la traverse grâce à sa propre déformation en flexion et en torsion.



  • Capuchon isolant :Installé sur la pince à ressort, le capuchon isolant assure l'isolation et la protection de la pince à ressort, empêchant le courant de passer à travers la pince à ressort et réduisant l'usure et la corrosion de la pince à ressort.



  • Base intégrée :La base intégrée est pré-enfouie lors de la fabrication de la traverse, fournissant une position d'installation pour le clip à ressort afin que le clip à ressort puisse boucler le rail de manière stable et former une structure intégrale avec le traverse.



  • Bloc de jauge isolant :Située entre l'embase encastrée et le rail, la cale étalon isolante permet d'ajuster la position gauche et droite du rail et assure l'isolation électrique pour assurer le fonctionnement normal du circuit de voie.



  • Tampon en caoutchouc: Placé entre le rail et la traverse, le patin en caoutchouc présente une bonne élasticité et de bonnes performances d'absorption des chocs. Il amortit la force d'impact générée par l'exploitation du train, réduit l'usure du rail et de la traverse et prolonge la durée de vie de la voie.



Article Détail
Taper Système de fixation des rails FC
Matériel Alliage d'acier, caoutchouc, nylon
Processus de fabrication Forgeage et usinage
Fonctionnalité Installation et entretien faciles
Usage Stabilité de la piste
Application Traverse en béton
Accessoires Clip rapide,plaque de base du rail, goupille en acier isolée



Contactez maintenant



CHEMIN DE FER GNEEfournit des systèmes de rails FC Clip et des composants de fixation ferroviaire compatibles pour les projets de construction et de maintenance ferroviaires. Le système peut être configuré avec des clips de rail, des plaques de base, des patins de rail, des pointes, des boulons et d'autres accessoires de rail en fonction du profil du rail, du type de traverse et des exigences du projet. GNEE RAILWAY RAILWAY fournit des spécifications dimensionnelles et matérielles, une inspection de qualité et des documents d'exportation pour soutenir les projets ferroviaires internationaux.
