Clip élastique de Deenik Railway

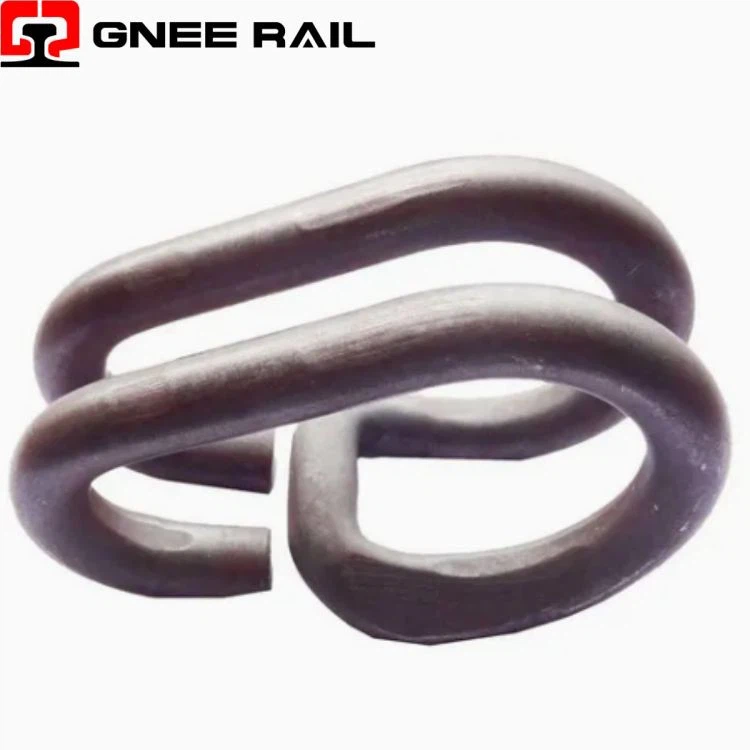

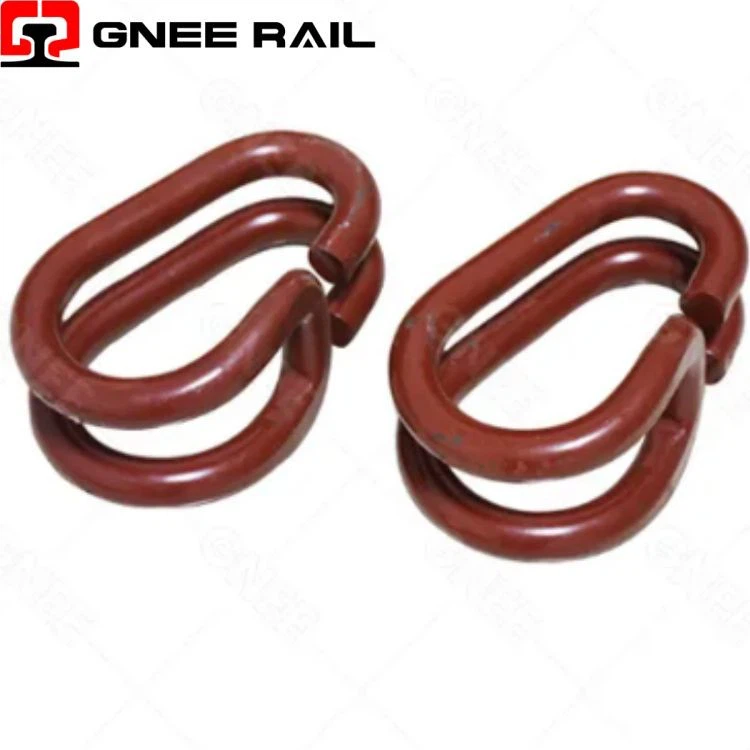

Qu'est-ce que Deenik Clip
Les clips deenik sont composés de 60si2mna, 55si7 ou en acier rond ou carré équivalent . La conception de forme spécifique lui permet de déformer élastiquement après l'installation, générant ainsi la pression de boucle pour agir sur les rails Composants .
Le rail Gnee est engagé dans la fabrication et la fourniture de produits de clips de rail élastiques dédiés aux chemins de fer . En plus des clips de printemps, nous fournissons également d'autres clips de printemps tels que des clips de la série SKL, des clips de type E, des clips de relations publiques, ces clips Fist, CLAMP NABLA, etc. résistance à la traction et résistance à la corrosion .
Composants du système de fixation des clips élastiques deenik
| Non . | Nom de pièce | Type de pièce |
| 1 | Clip élastique | Clip deenik |
| 2 | Isolant | Selon le type de clip et le dessin du client |
| 3 | Plaque de base de Deenik ou casting épaule / insert | Selon le type de rail et le dessin du client |
| 4 | Pic de vis | Selon le type de rail et le dessin du client |
| 5 | Coussin de train | Selon le type de rail et le dessin du client |
Spécifications techniques des clips deenik
Spécifications techniques du système de fixation ferroviaire
Performance de serrage
- Fournit une force de serrage conforme à la conception (généralement 8-12} kN par clip) pour assurer la stabilité du rail sous des charges dynamiques
- Les valeurs de force sont spécifiques à l'application, variant selon la classe de piste et les exigences opérationnelles
Paramètres de rigidité élastique
- Tampon de rail (composite de roue en liège): 192 kN / mm (± 5%)
- Padle à plaques de base (composite de roue de liège): 63 kN / mm (± 5%)
Réglage de l'alignement des rails
- Réglage latéral: ± 6 mm continu via des anneaux excentriques
- Réglage vertical: variation de la plage de 8 mm à travers le plaqueur
Avantages de performance des clips fournis par Gnee
1. Élasticité supérieure et résistance à la fatigue
- Conçu pour une distribution de contrainte équilibrée, assurant une élasticité élevée et une résistance à la fatigue exceptionnelle
- Supporte le chargement cyclique à long terme des opérations lourdes-courrier, offrant une durée de vie prolongée
2. Anti-vandalisme et sécurité améliorés
- Conception résistante au saboter nécessitant des outils spécialisés pour l'installation / le retrait
- Dissuade efficacement le vol et les interférences malveillantes, améliorant la sécurité et la fiabilité des voies
3. Adaptabilité large
- Géométrie optimisée compatible avec les dormeurs en béton et en acier
- Idéal pour les mises à niveau de la fixation des chemins de fer et les projets de modernisation
Gnee Rail est un fabricant professionnel de fixations ferroviaires, en se concentrant sur la recherche et le développement et la production de systèmes de fixation des rails . avec de nombreuses années d'expérience dans l'industrie, nous avons établi un système complet de contrôle de la qualité, et nos produits sont strictement conformes à des normes internationales telles que TB / T et en. Les principaux produits comprennent une gamme complète de rails tels que les aliments de rail Projets de transit . Nous insistons pour être axé sur le client et fournir des services de processus complet de la sélection des produits à la consultation technique pour garantir que des solutions de fixation fiables sont fournies pour chaque projet .
