Introduction du produit

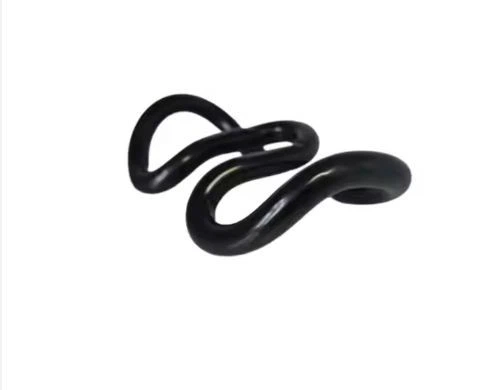

Le système de fixation de rail de clip SKL14 est un système de fixation élastique élastique haute performance pour les voies ferrées. Sa fonction principale est de fournir une pression de fixation stable à travers la déformation élastique du clip à ressort pour réparer fermement le rail au dormeur ou à la plaque de piste. Le système utilise des clips à ressort SKL14 spécialement conçus, combinés avec des composants tels que des blocs de jauge, des boulons et des coussinets, pour garantir que les rails maintiennent des positions géométriques précises lorsqu'elles sont soumises à des charges de train dynamiques, tout en permettant de légers déplacements causés par les changements de température. Sa structure compacte et sa pression de fixation stable peuvent réduire efficacement les vibrations et le bruit de la piste et améliorer la durabilité de la piste et la sécurité opérationnelle. Le système SKL14 convient aux lignes de haut niveau telles que les chemins de fer à grande vitesse et le transit ferroviaire urbain. Il est facile à installer, nécessite peu de maintenance et a une forte adaptabilité. Il s'agit de l'une des technologies de fixation importantes de l'ingénierie de la piste moderne.
Spécifications du produit
| Spécifications pour une unité de système de fixation de rail SKL Clip | ||||
| Article | Quantité | Taper | Matériel | Remarque |

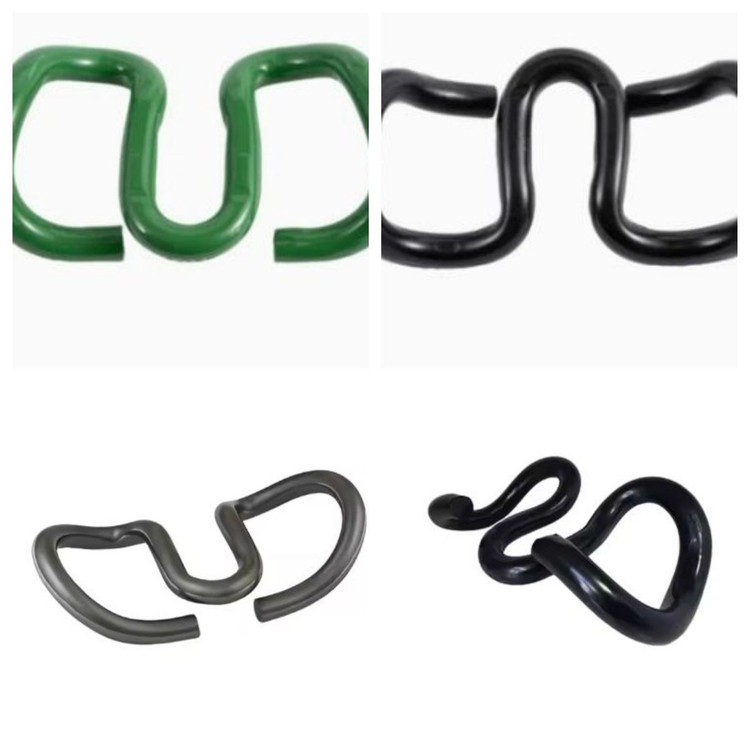

| Clip de tension SKL | 2 | SKL1, SKL3, SKL12, SKL14 | 60SI2CRA, 60SI2CRA, 38SI7 | Dureté: 42-47 HRC |
| Norme: Din17221, GB / T1222 | ||||
| Pic de vis SS35 | 2 | M24 × 150 mm | Grade 4.6: Q235 | Standard: ISO 898-1 |
| Grade 5.6: 35 # | Uic 864-1 | |||
| Grade 8.8: 45 # | Nf f 500-50 | |||
| Laveuse à plat | 2 | ULS7 | Q235 | Norme: EN10025, EN10139 |
| Cheville en plastique | 2 | Pour différentes tailles de pic de vis | HDPE, nylon renforcé 66 (PA66) | Pour insérer dans le dormeur en béton |
| Assiette de guidage | 2 | UIC54, UIC60, rail de 50 kg, rail de 60 kg, | Nylon renforcé 66 (PA66) | Différentes conceptions sont disponibles |
| et d'autres tailles comme ordonné | ||||
| Coussin de train | 1 | Taille commandée | Eva, ou caoutchouc | |

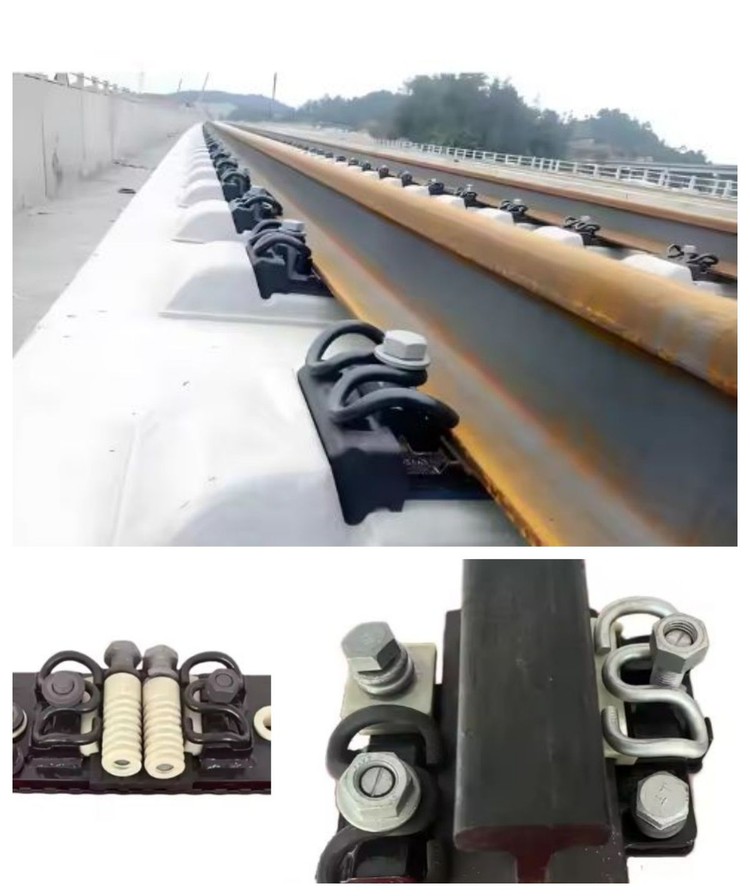

Application de produit
Caractéristiques et avantages
Stabilité élevée:Il peut maintenir une stabilité ultra-élevée dans les environnements de vibration à haute fréquence. Par exemple, dans des scénarios tels que les chemins de fer à grande vitesse où la stabilité de la voie est extrêmement élevée, il peut efficacement assurer la précision de position des rails et assurer la sécurité des trains.
Bonnes performances anti-confatie: les clips de printemps sont spécialement conçus et traités à la chaleur pour résister à des millions de cycles de fatigue sans se casser. Par exemple, le clip SKL14 Spring peut résister à 5 millions de cycles sans se casser, ce qui prolonge considérablement la durée de vie du système de fixation et réduit les coûts de maintenance.
Antériaux antivol et anti-nature:Sa méthode d'installation spéciale peut éviter efficacement les risques de sécurité provoqués par le vol ou l'altération naturelle, et améliorer la sécurité et la fiabilité du système de piste.
