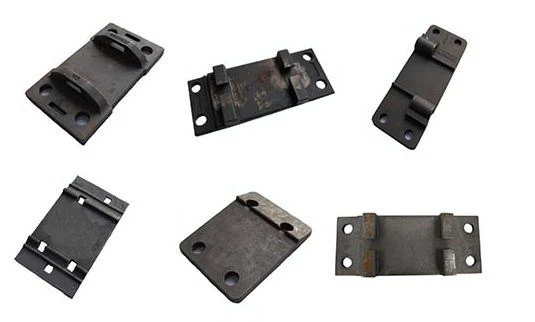

Plaque de railest également appelé plaque de base de rail ou plaque unique, il s'agit d'un composant principal de la construction ferroviaire d'un système de support de rail de grue ou de piste.
Les plaques de rail de rail sont utilisées non seulement pour soutenir les rails, mais aussi pour réparer l'ensemble des systèmes de fixation des rails. Il fonctionne toujours avec des boulons d'ancrage ou des pointes en soutenant la charge d'une voie ferrée et en transférant également une partie de la charge vers les dormeurs, avec une surface de repos lisse plate pour garantir l'alignement vertical et maintenir le rail dans une jauge correcte pour un système de ligne de train.
Le rail Gnee peut fournir les types de plaques de rail suivantes
| Nom de produit | Taper | Processus | Matériel |
| Plaque | Épaule unique | Roulé, forgeant, casting | QT450-10,20 #, 35 #, etc. |
| Double épaule | |||
| Plaques de cravate jumelle de crochet | |||
| Plaques de liaison directe | |||
| D'autres types de plaques de base sont également disponibles en fonction de vos dessins ou échantillons! | |||
Arema Hook Twin Tie Plate
Http, dont le nom complet est Hook Twin Tie Plate, est largement utilisé pour les participants positionnés derrière les bas de l'interrupteur. Afin d'assurer l'espacement des liens, le HTTP est souvent utilisé par paires à une seule cravate.
Variétés disponibles pour une plaque à attache à crochet de 1 '' d'épaisseur: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41.
| Arema 1''thick https | |
| Modèle | Poids unitaire (kg) |
| L29 | 13.93 |
| L33 | 15.97 |
| L37 | 18.01 |
| LR28 | 13.42 |
| LR32 | 15.46 |
| LR36 | 17.5 |
| H29 | 14.12 |
| H33 | 16.16 |
| H37 | 18.2 |
| H41 | 20.24 |
Variétés disponibles pour la plaque à attache à crochet de 3/4 '' d'épaisseur: L23, L27, L31, LR23, LR27, LR31, H23, H27, H31.
| Arema 3/4 '' HTTPS d'épaisseur | |
| Modèle | Poids unitaire (kg) |
| L23 | 8.53 |
| L27 | 10.07 |
| L31 | 11.61 |
| LR23 | 8.53 |
| LR27 | 10.07 |
| LR31 | 11.61 |
| H23 | 8.66 |
| H27 | 10.21 |
| H31 | 11.75 |
| H35 | 13.29 |
Spécifications de la plaque de rail
| Applications | Appliquer pour le rail UIC54, UIC60, 50 kg de rail, 60 kg de rail, S49 et de taille comme ordonné | |||
| Matière première | QT500-7 (fonte) | QT450-10 (fonte) | Acier à faible teneur en carbone | À haut carbone acier |
| Compostion chimique (%) | C: 3,60-3,80, Mn: inférieur ou égal à 0,6, | C: 3,40-3,90, MN: 0,2-0,5, | ||
| Si: 2,50-2,90, p: inférieur ou égal à 0,08, s: inférieur ou égal à 0,025 | Si: 2,70-3,00, P: inférieur ou égal à 0,07, s: inférieur ou égal à 0,03 | |||
| Ingénierie de production | Forger, mouler, rouler | |||
| Traitement de surface | Plain et sablé | |||
| Référence standard | Atema, GB, JIS E1110, UIC864-6, | |||
