Dans le système de voie ferrée, des clips de rail, souvent appelés clips de rail élastique, des clips ferroviaires. Quelle est la fonction des clips ferroviaires? Grâce à la déformation de flexion des clips de rail élastique, la pression de la boucle agit sur la piste, ce qui peut assurer efficacement la connexion fiable entre le rail.

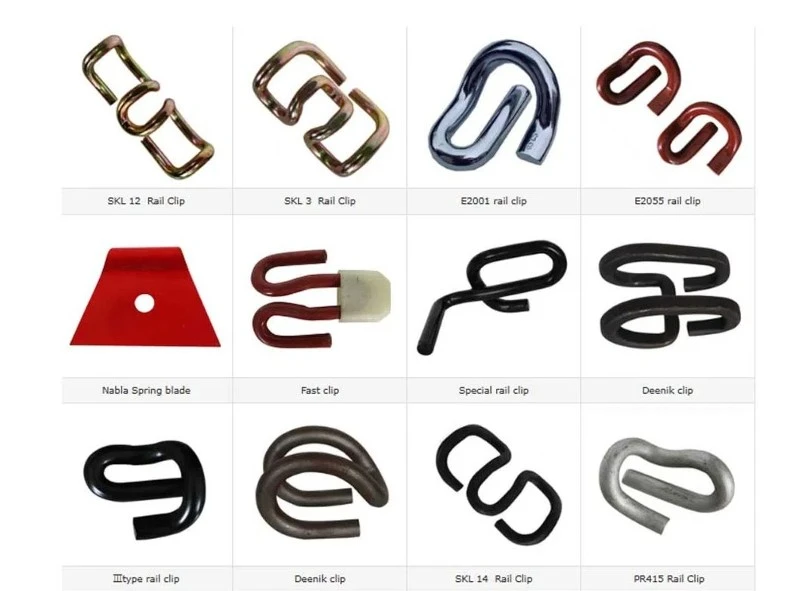

Supplies en train de GneeClips de rail E, clips de rail SKL, Types Nabla Clips de rail, Clips de rail KPOet d'autres types de clips de rail personnalisés, si vous avez un besoin, n'hésitez pas àContactez-nous!

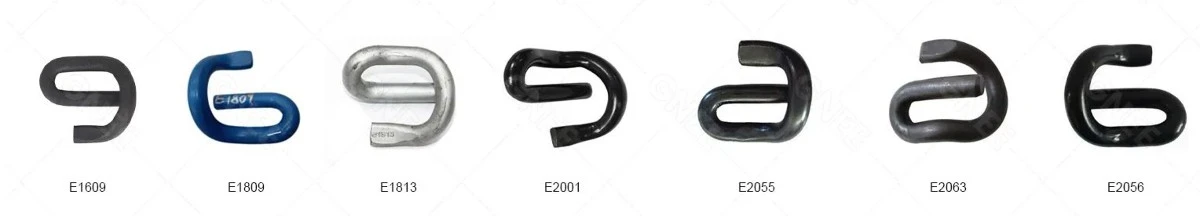

Clip élastique rail de type e
| Modèle | Diamètre | Matériel | Sous pression | HRC | Poids |
| E1609 | Ø 16 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,43 kg / pc |
| E1809 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,61 kg / pc |
| E1813 | Ø 18 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,62 kg / pc |
| E2001 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
| E2009 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
| E2039 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
| E2007 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
| E2055 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
| E2056 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
| E2063 | Ø 20 mm | 60SI2MNA | Supérieur ou égal à 950 kg | 44-48 | 0,80 kg / pc |
E Système de fixation des rails
| Spécifications pour une unité de E - Système de fixation de clip | ||||
| Article | Quantité | Matériel | Taper | Remarque |
| E - Clip | 2 | 60SI2MNA, 60SI2CRA | Dia . 16 mm | Dureté: 44-48hrc |
| Dia . 18 mm | Charge des orteils: 500-700kgf pour dia.16 mm; 750-900kgf pour dia.18 mm; 1100-1400kgf pour dia.20 mm | |||
| Dia . 20 mm | Vie en fatigue: 5 millions de cycles sans se casser | |||
| Norme: Din17221, BS970, GB / T1222 | ||||
| Épaule | 2 | QT500-7, QT450-10 | UIC54, UIC60, rail de 50 kg, rail de 60 kg, | La dureté de E - Clip est 44 - 48hrc; La charge des orteils pour le clip électronique est de 500-700kgf (dia.16 mm); 750-900kgf (dia.18 mm); 1100-1400kgf (dia.20 mm); |
| Coussin de train | 1 | HDPE, caoutchouc ou EVA | BS80lbs, BS100lbs et taille comme ordonné | La durée de vie de la fatigue de E - Clip est de 5 millions de cycles sans casser Din17221, BS970, GB / T1222 qualifié E - Clip |
| Isolant | 2 | Nylon renforcé 66 (PA66) | ||
Nous fabriquons également des types de pic de vis, de clip et de serrage à vis de chemin de fer, de boulon de traction élevée avec écrou et rondelle, base de rail (cravate), plaque de poisson de rail, épaule de rail, vis de rail et pic, boulon de poisson avec écrou et londe, cheville de rail, caoutchouc et coussinet EVA, rail de grue et tramway et autres pièces de fixation des rails.
